黒岩の技術とこだわり
最後のひと手間を惜しまない
使う人を想い、少しでもりより良く
細部までこだわり抜くことで６０年培った
黒岩ならではの技術やノウハウが輝きます
製袋

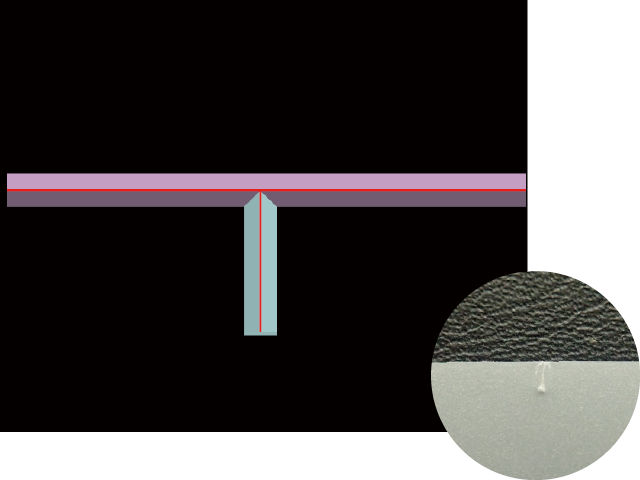

Iノッチ
直線に2mmの刃を当てた形状
弊社独自のノウハウによりベニヤに
短い刃を正確に垂直固定することで
加工中のブレを軽減することが可能に

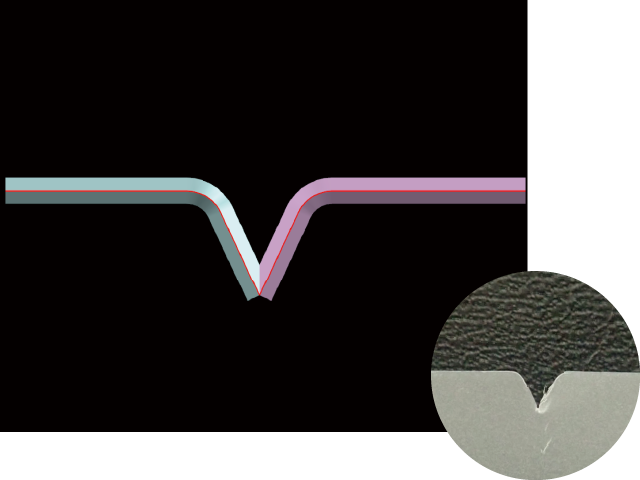

Vノッチ
鋭角同士の刃をつなぎ合わせた形状
隙間なく仕上げる為に刃の母体を
職人の手により削りだす技術が必要
破り出しが鋭角に仕上がるので破りやすい
刃のつなぎ部分で刃先が開きやすく耐久性は低い

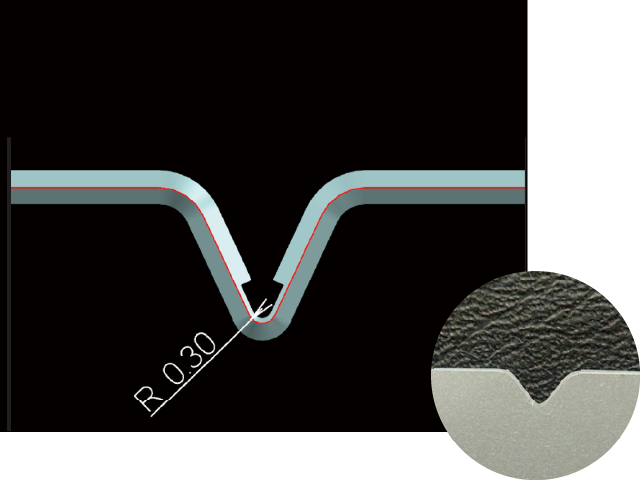

ブローチング加工
Vノッチ形状の先端にRを付けた形状
曲線部分の刃先下の母体を削りだすことで
通常より曲線を縮小させる加工方法
刃のつなぎ部分が無いため耐久性は高いが
先端が曲線なのでVノッチに比べ破りにくくなる

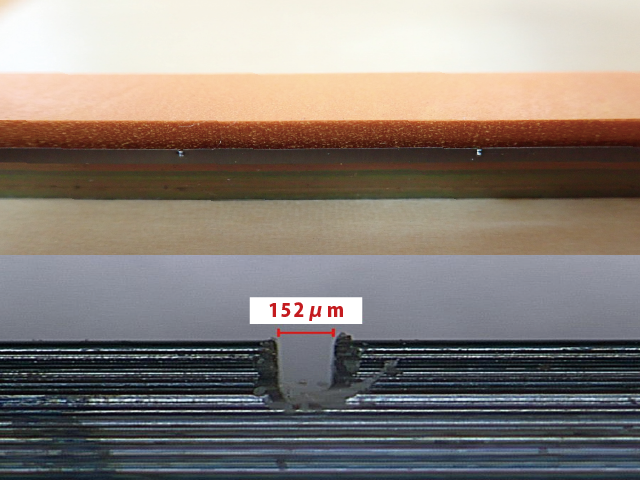

ジョイント加工
シートを加工するうえで必要不可欠となる
刃に施すジョイント加工
弊社では刃の深さ0.9mm / 巾0.15mmから
加工が可能
トレー
ゴムSUS
ゴムとSUSを貼り合わせ
一体化した刃物の当て側に使用される商品
ゴムがクッション材となり、抜圧を吸収し
刃の耐久度UP、ムラ取り時間の軽減を可能に

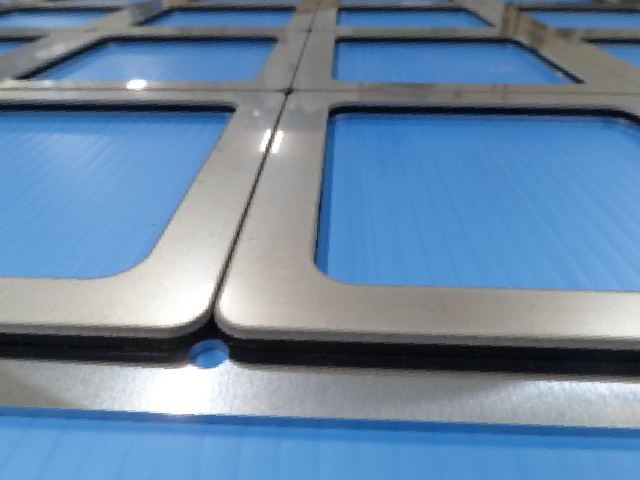

フローティング
多面付けされたスチレン成型
シートの伸縮率に合わせ刃が自在に可動することで打抜き位置を自動調整できる

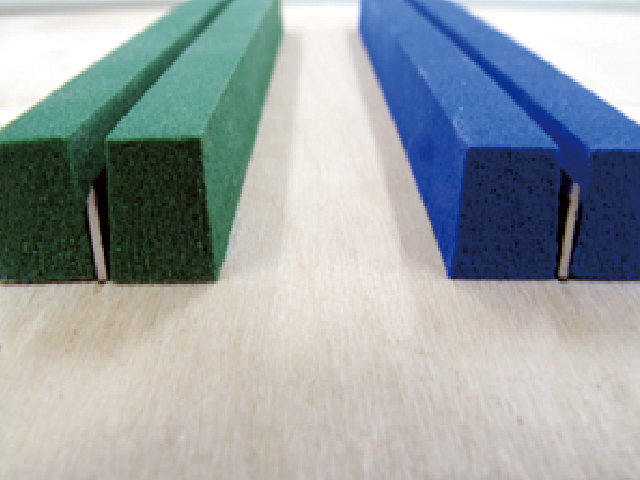

スポンジ斜めカット
スポンジを台形カットする事により
押さえられた時にバランス良くシートを
保持することが可能になる
スポンジが刃に被ることを防ぎ、異物混入も防止する

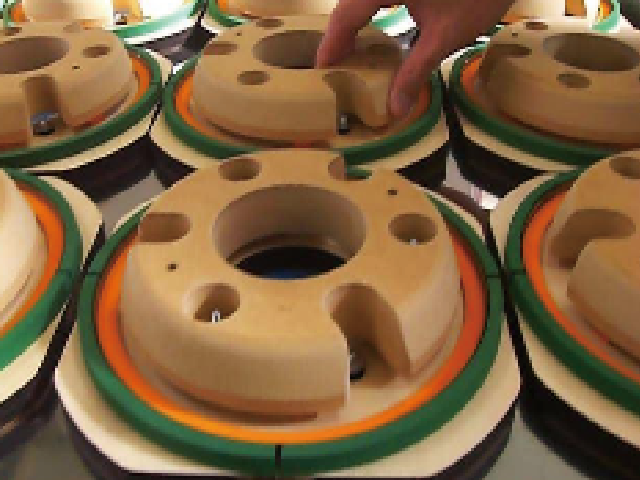

ガイド
製品の形状に合わせてマシニングで加工した物
シートの位置決めや保持に使用する

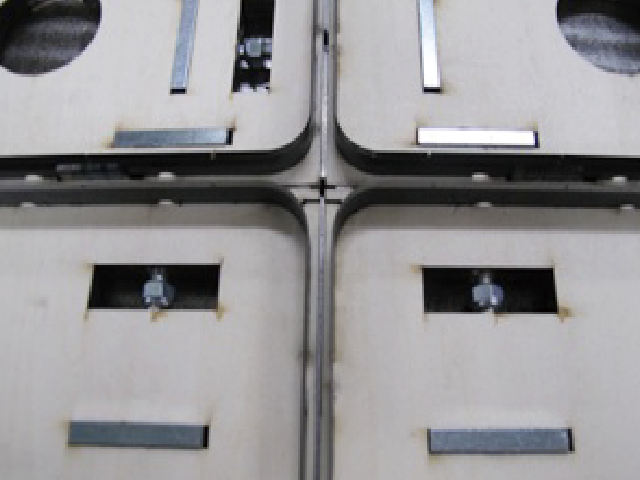

ターンバックル
多面付けされたスチレン成型シートの
伸縮率に合わせ、ボルトの締緩作業によって
打抜き位置を手動調整できる
刃渡り寸法を1箇所につき最大1.5mmまで調整が可能に
紙器 / 段ボール

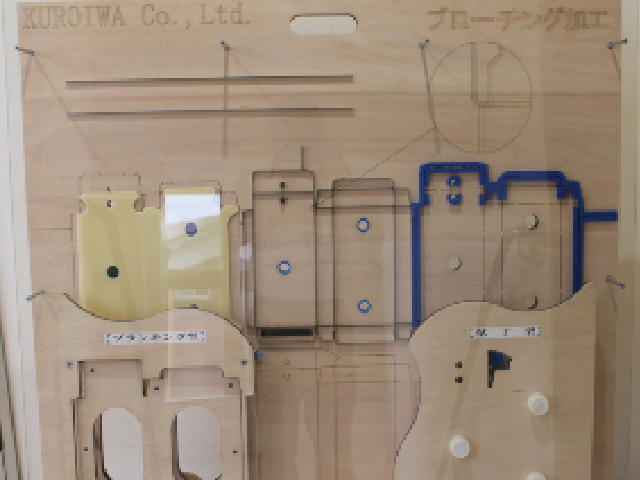

ストリッピング型
ストリッピング工程で、製品の不要な
部分（カス）を除去する為の型
ブランキング型
機械の内部に製品の不要な部分（カス）を
残して製品のみを排出できる型

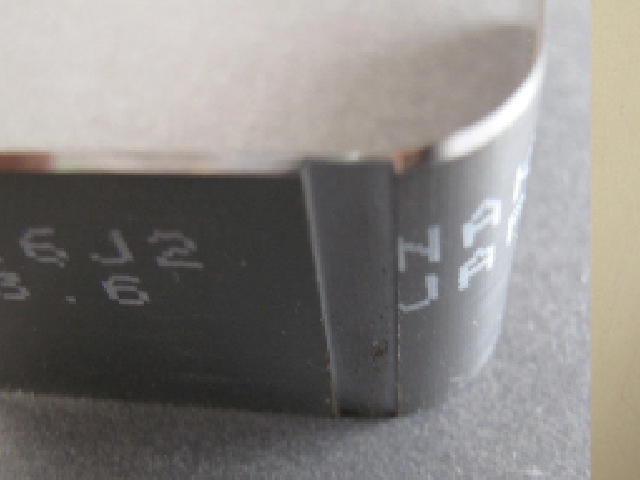

ブローチング加工
刃物の曲げRを微小化し
刃の継ぎ位置での刃先の欠けを防止する

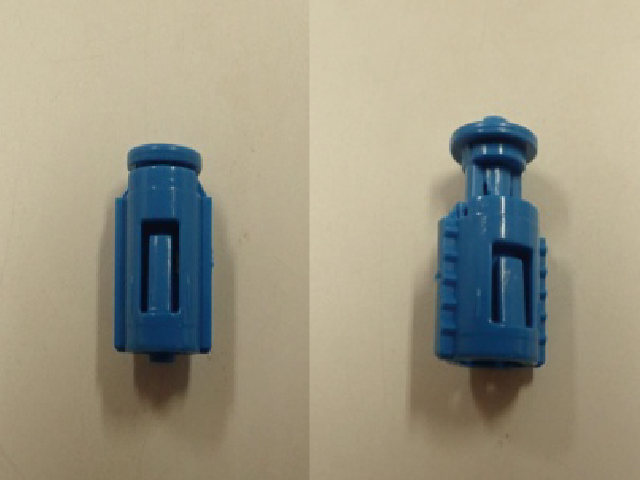

キングピン
CAD面をセットする治具
抜型に埋め込まれた状態で納品されるので
ピンを引き出すことで簡単にCAD面を
SUS面板に1次転写することが可能に
初期コストが比較的低い

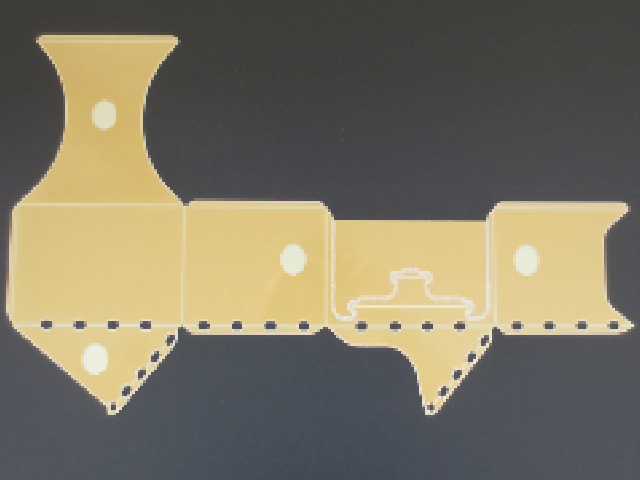

CAD面
トムソン型作製用のCADデータをもとに
面板用データを作りNC加工機で罫線部に
溝が掘ってある樹脂製の部材を製作
木型に埋め込まれた治具を使用することで
転写ズレを防ぎながら一面貼りが可能に
溝切りテープを使用する場合と比べてセット時間の
短縮が実現し、細かい形状の罫線にも対応可能
その他の加工機

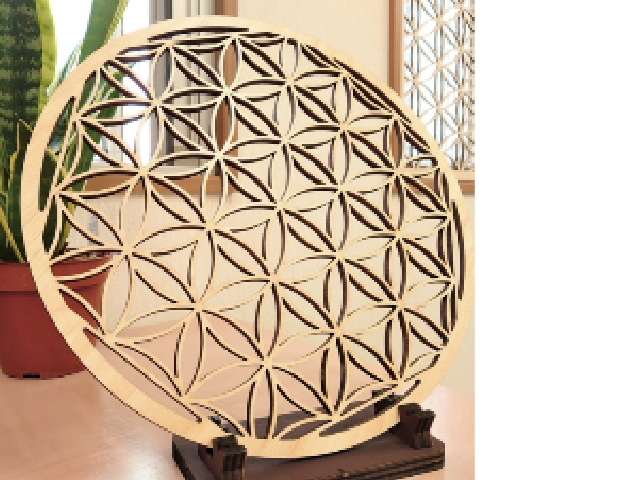

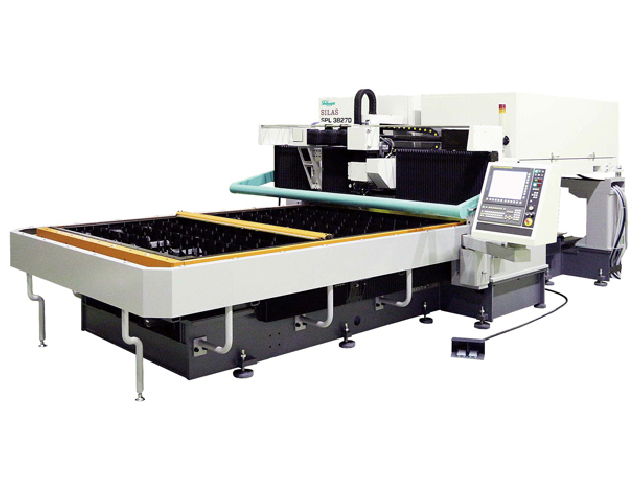

ベニヤレーザー
レーザー加工機 澁谷工業 SPL( 2312D )
レーザー加工機 澁谷工業 SPL( SSL1000 )
最大ワークサイズ：2100×1320
主にベニヤ9T～20Tを加工
その他アクリル、樹脂等も加工可能

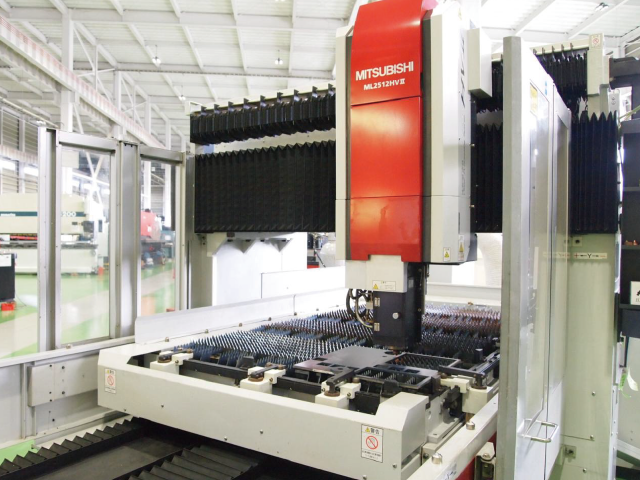

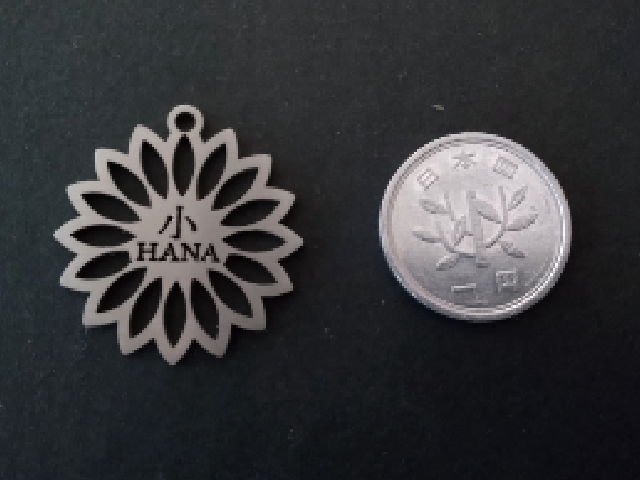

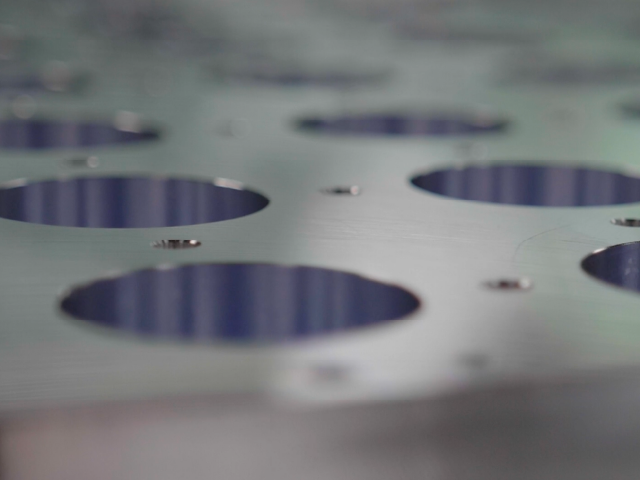

鉄板レーザー
レーザー加工機 三菱 ML2512HVⅡ-20CF3
最大ワークサイズ：2440×1220
主にSUS1Tから6Tまで加工
鉄SSだと16Tまで加工実績有

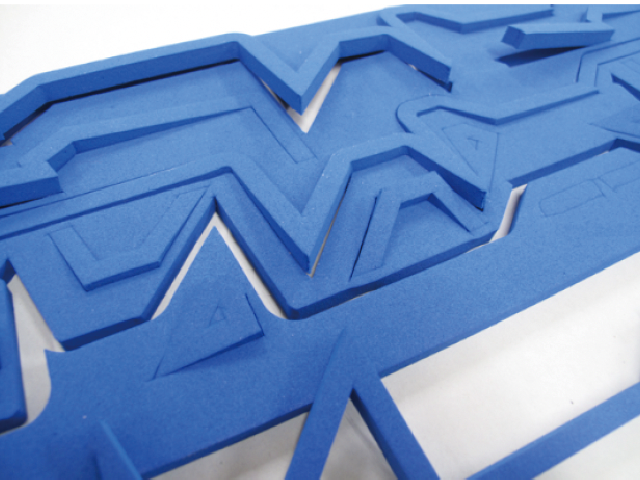

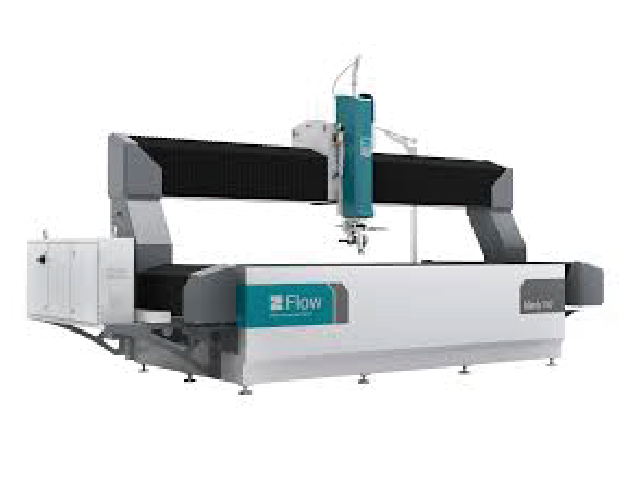

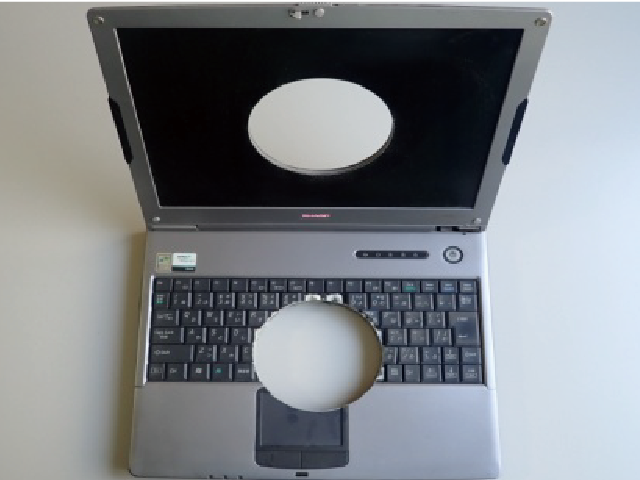

ウォータージェット
ウォータージェット加工機 フロージャパン MACH300
最大ワークサイズ：2000×1500
サンペルカでは60T
SUSでは30Tの加工実績有

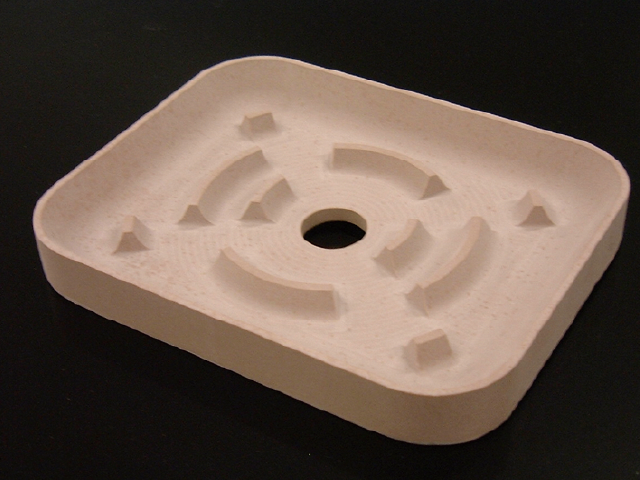

切削加工

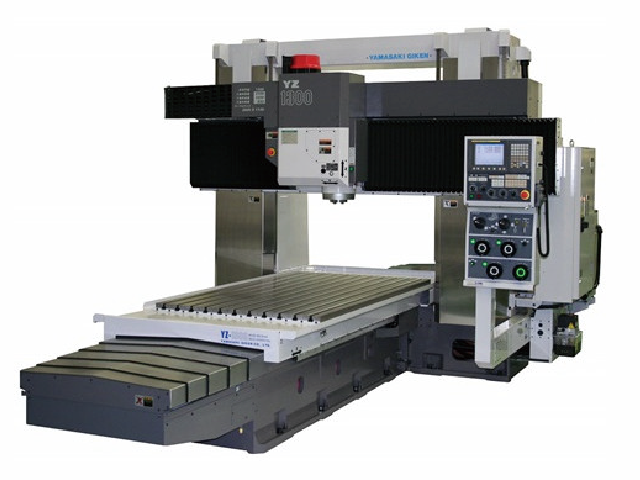

門型フライス 山崎技研 YZ1321
最大ワークサイズ：2000×1120
アルミ50Tの加工実績有

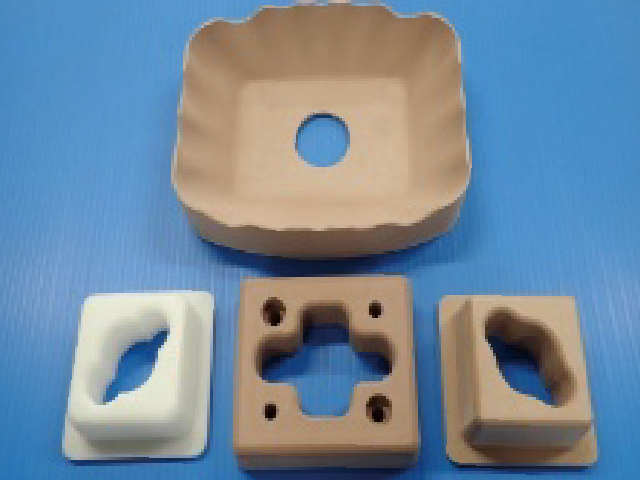

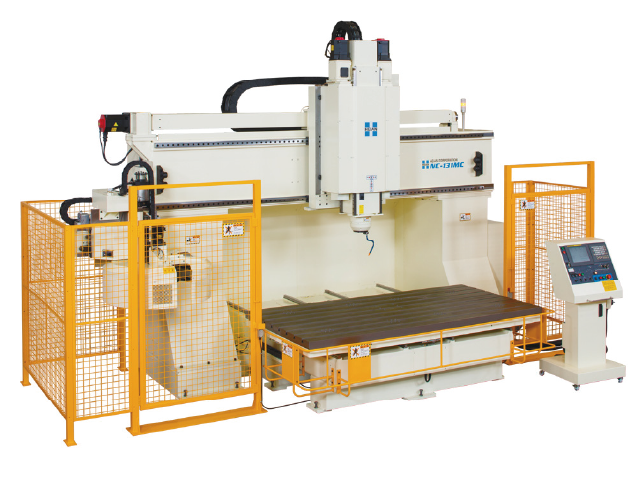

汎用自動NCルーター
平安コーポレーションNC-131MC
最大ワークサイズ：1300×1300
PP3T・5Tを主に加工し、MCナイロン
POMなども加工可能
ケミカルウッドは75Tの加工実績有
その他

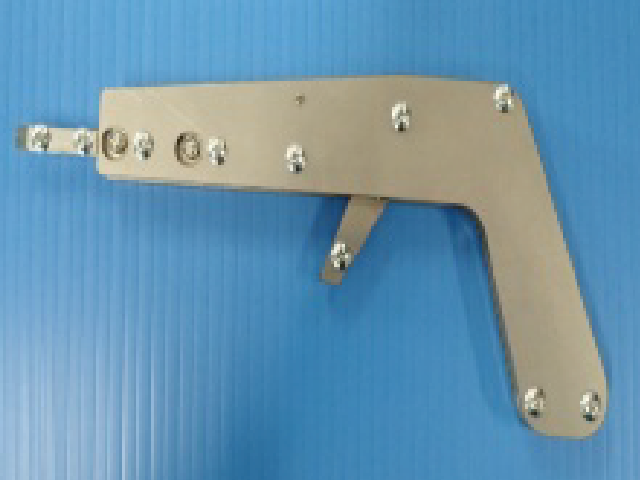

ニック工具
平抜き用抜き型 / 製袋で実績あり
鉄砲型のトムソン刃専用のニック工具
先端を垂直にあて引き金を引くだけで
バネの力で一定の幅・深さに簡単に加工でき
軽量なので女性にも取り扱い易いです
刃先は0.2㎜～0.3㎜の取り扱いが有ります
現在特許出願中
保有設備一覧
| 機械名称 | メーカー名 | 型式 | 台数 |
|---|---|---|---|
| レーザー加工機 | 澁谷工業 | SPL2321D | 1台 |
| レーザー加工機 | 三菱 | ML2512HVⅡ-20CF3 | 1台 |
| レーザー加工機 | 澁谷工業 | SPL(SSL1000) | 1台 |
| ウォータージェット加工機 | フロージャパン | MACH300 | 1台 |
| 門型フライス | 山崎技研 | YZ1321 | 1台 |
| YAGレーザー | ミヤチテクノス | ML-2450A | 1台 |
| 汎用自動NCルーター | 平安コーポレーション | NC-131MC | 1台 |
| 自動刃曲機 | SUNTEX | - | 4台 |
| 自動高刃曲機 | SUNTEX | - | 2台 |
| サンプルカット機 | NSK | Kongsberg XL20 | 1台 |
| サンプルカット機 | ACS | AS1212FW | 1台 |
| 自動面板機 | NSK | CREAS LINE 8ATC | 1台 |
| 油圧プレス機 | トーコー | SHDC 1300×1200-100T | 1台 |
| 油圧クリッカー | トーコー | TCM-550A | 1台 |
| スライサー | ニッピ機械 | MP-B650 | 1台 |
| ハンディプローブ三次元測定機 | キーエンス | XM-5000 | 1台 |
| マイクロスコープ | キーエンス | VHX-6000 | 1台 |
